Halo i F1

Vad är halo i F1?

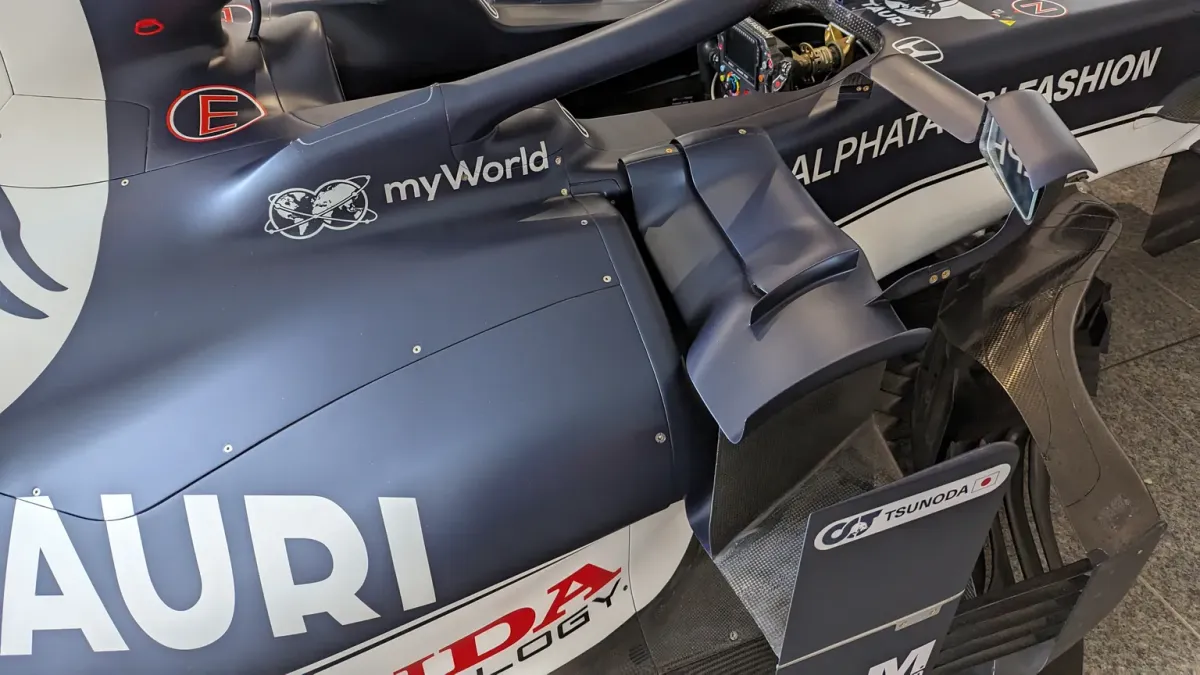

Halo är ett huvudskydd som löper över den öppna sittbrunnen och tar upp eller avleder krafter innan de når föraren. Den böjda bågen skyddar ovanifrån och från sidorna, medan en central stolpe leder konstruktionen ned framför sittbrunnen. Skyddet är en av de största säkerhetsförbättringarna i modern formelbilsracing och har flera gånger visat sitt värde i verkliga olyckor sedan det infördes.

Tre fästpunkter förbinder skyddet med bilens överlevnadscell, så att krafter förs vidare in i den bärande strukturen i stället för att träffa föraren. Konstruktionen blev obligatorisk på samtliga F1-bilar från säsongen 2018 och infördes även i Formel 2, Formel 3 och Formel E, vilket gjorde den till en standard i öppna formelbilar. Införandet föregicks av flera års utvärdering av olika lösningar och belastningsprov.

Varför infördes halo i Formel 1?

Halo infördes efter flera allvarliga olyckor som visade behovet av ett bättre huvudskydd i öppna formelbilar. Två händelser 2009 förstärkte kraven särskilt tydligt och drev på arbetet med att hitta en lösning som kunde skydda föraren utan att stänga cockpiten helt.

Henry Surtees omkom efter att ha träffats av ett lossnat hjul under ett Formel 2-lopp, medan Felipe Massa skadades allvarligt när en lös fjäder träffade honom under ett kval. FIA undersökte därefter flera lösningar, däribland Red Bulls genomskinliga Aeroscreen och skölden Shield, innan belastningsprov ledde vidare till halokonstruktionen.

Hur stark är halo på en F1-bil?

Halo måste tåla en belastning på 125 kilonewton både uppifrån och från sidan utan att ge vika. Vid provet ovanifrån hålls belastningen i fem sekunder utan att överlevnadscellen eller fästpunkterna släpper, vilket motsvarar en kraft många gånger större än bilens egen vikt.

Vilket material är halo gjort av?

Skyddet tillverkas av Grade 5-titan och granskas med bland annat röntgen och sprickkontroll för att säkerställa att materialet är felfritt. Den höga hållfastheten kombineras med en relativt låg vikt, vilket är viktigt eftersom varje kilo på bilen påverkar prestandan. Titanet gör att bågen kan vara smal men ändå extremt stark.

Hur påverkar halo sikt och urstigning?

Körtester visade att förarens sikt och möjlighet att lämna bilen inte påverkades i den omfattning som hade befarats före införandet. Föraren måste fortfarande kunna ta sig ur cockpiten inom de tider som säkerhetskraven anger, och den centrala stolpen är placerad så att den stör sikten så lite som möjligt i körriktningen.

• Böjd titankonstruktion över sittbrunnen, obligatorisk från 2018
• Klarar 125 kilonewton uppifrån och från sidan
• Belgien 2018: Charles Leclercs halo träffades av Fernando Alonsos bil
• Bahrain 2020: avledde räcket från Romain Grosjeans huvud
• Italien 2021: skyddade Lewis Hamilton från Max Verstappens hjul
• Storbritannien 2022: skyddade Zhou Guanyu när bilen voltade

I vilka olyckor har halo gjort skillnad?

Halo har skyddat förare vid kollisioner där andra bilar, hjul eller barriärer annars kunnat nå sittbrunnen. Dokumenterade exempel kommer från flera lopp där bågen tog upp en kontakt som annars hade träffat förarens huvud, vilket har gjort skyddet till en av de tydligaste säkerhetsvinsterna på senare år.

Vilka förare har halo skyddat?

I Belgien 2018 träffades Charles Leclercs halo av Fernando Alonsos bil när den passerade över sittbrunnen, och i Bahrain 2020 avledde konstruktionen räcket från Romain Grosjeans huvud när bilen trängde in i barriären. I Italien 2021 skyddade halo Lewis Hamilton när ett hjul hamnade ovanför sittbrunnen, och i Storbritannien 2022 skyddades Zhou Guanyu när hans bil voltade.

Har halo förändrat synen på säkerhet i F1?

Halo har förändrat synen på säkerhet genom att visa att ett skydd kan införas trots inledande motstånd och sedan snabbt bli självklart. Många ifrågasatte skyddet av estetiska skäl före införandet, men de dokumenterade fallen där det gjort skillnad har gjort det svårt att tänka sig moderna formelbilar utan det.

Skyddet är dessutom ett exempel på hur säkerhetsarbetet i Formel 1 bygger på analys av verkliga olyckor snarare än gissningar. Genom att studera hur krafter träffar cockpiten kunde ingenjörerna forma en konstruktion som avleder de farligaste typerna av kontakt, vilket har påverkat säkerhetstänkandet i hela motorsporten.

Hur skiljer sig halo från andra cockpitskydd?

Halo skiljer sig från andra cockpitskydd genom att vara en öppen båge snarare än en sluten skärm. FIA utvärderade flera alternativ, däribland genomskinliga skärmar, men halo valdes eftersom den kombinerade hög hållfasthet med bra sikt och enkel urstigning. En helt sluten cockpit skulle ha gett andra problem med reflexer, kylning och möjligheten att snabbt ta sig ur bilen.

Aeroscreen, en variant med en genomskinlig skärm monterad på en haloliknande ram, används i vissa andra racingserier. Formel 1 valde den öppna titanbågen, medan lösningarna visar att det finns flera vägar till samma mål. Gemensamt för dem är att de förankras i den starka överlevnadscellen och är byggda för att tåla mycket stora krafter.

Att halo blev standard i flera formelbilsklasser samtidigt gör att förare möter samma typ av skydd genom hela sin karriär. En junior som kör med halo i Formel 3 och Formel 2 är van vid konstruktionen redan innan steget till Formel 1. Den gemensamma standarden gör också säkerhetsnivån mer enhetlig mellan serierna, så att en förare inte plötsligt tävlar utan skydd i en lägre klass.

Halo påverkar också bilens konstruktion, eftersom fästpunkterna och de krafter skyddet kan föra vidare måste byggas in i överlevnadscellen. Konstruktörerna arbetar med skyddet som en integrerad del av chassit snarare än som ett löst tillbehör. Trots den extra strukturen och vikten har halo blivit en självklar del av hur en modern formelbil ser ut och byggs.

Efter att halo införts har acceptansen växt snabbt, både bland förare och bland publik. Det som först beskrevs som ett estetiskt ingrepp ses nu som en naturlig del av säkerheten, på samma sätt som bältet och den brandsäkra dräkten en gång blev självklara. Utvecklingen visar hur säkerhetslösningar som räddar liv med tiden blir en oomstridd standard i sporten.
